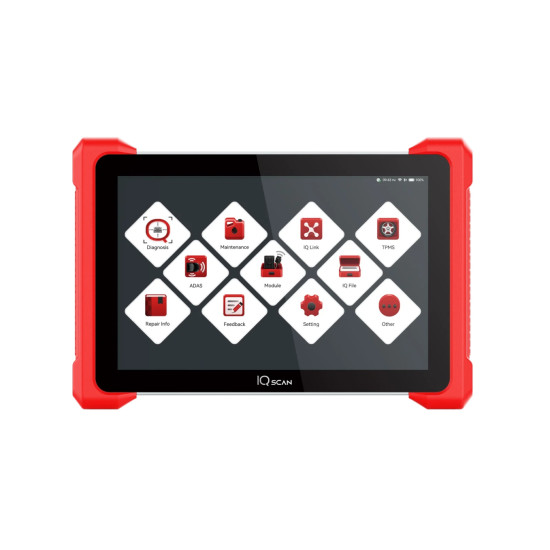

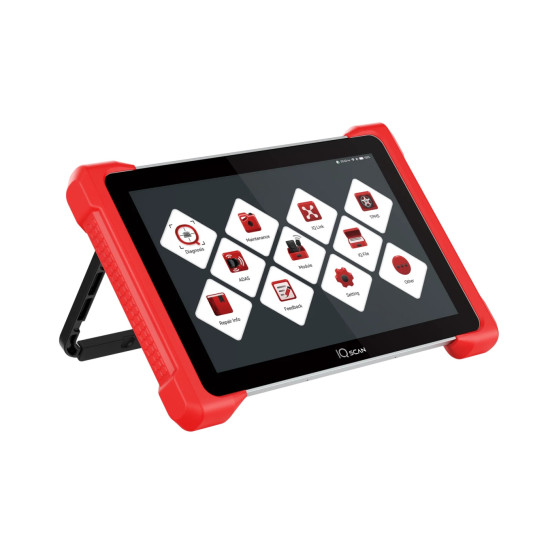

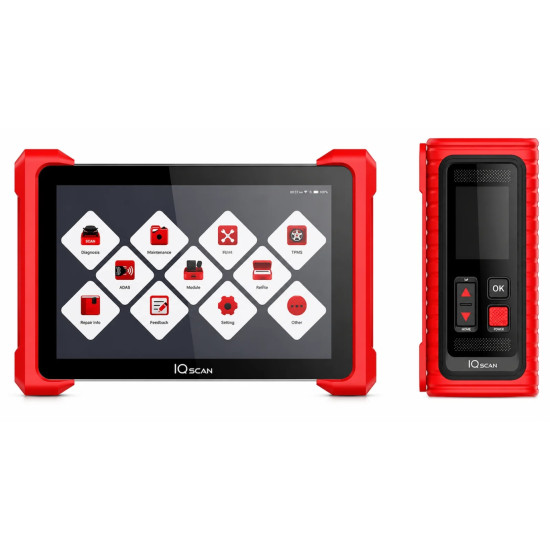

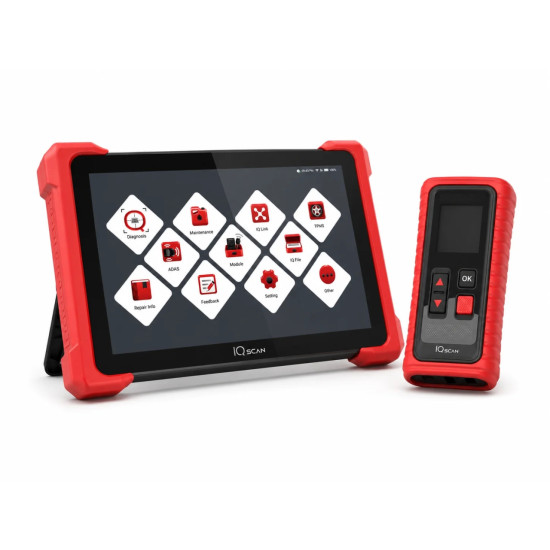

SMART SAFE IQ10-S2 Диагностичен уред за леки и лекотоварни автомобили

SMART SAFE IQ10-S2 е професионален мултимарков диагностичен таблет от серията IQ Scan, създаден за автосервизи, които работят с разнообразни марки леки и лекотоварни автомобили и се нуждаят от разширени диагностични възможности.

Уредът съчетава 10,1-инчов сензорен дисплей, безжичен комуникационен интерфейс Lite VCI и софтуер с диагностично покритие за над 120 автомобилни марки. Поддържа диагностика на електронните системи, наблюдение на параметри в реално време, активни тестове, кодиране и адаптация на управляващи блокове, както и онлайн програмиране при съвместими автомобили.

IQ10-S2 поддържа комуникационните технологии CAN-FD и DoIP, предлага 41 специализирани сервизни функции според публикуваната продуктова информация и позволява разширяване на възможностите за работа с електрически и хибридни автомобили, ADAS системи и тежкотоварни превозни средства чрез съответните допълнителни решения.

В предлаганата конфигурация са включени 2 години безплатни актуализации на диагностичния софтуер.

Основни предимства

Разширено мултимарково диагностично покритие

Диагностика на електронните системи на над 120 автомобилни марки, включително управление на двигателя, трансмисия, ABS, SRS (въздушни възглавници), климатична инсталация, системи за комфорт и асистиране на водача (ADAS), когато съответните модули са достъпни за диагностика.

10,1-инчов дисплей и удобен интерфейс

Големият сензорен дисплей осигурява удобно разглеждане на диагностичните менюта, работните параметри и резултатите от проверките. Софтуерната платформа IQ OS е организирана за ежедневна работа в автосервиз.

Активни тестове, кодиране и онлайн програмиране

Наред със стандартната диагностика IQ10-S2 разполага с двупосочно управление, функции за кодиране и адаптация, както и с възможности за онлайн програмиране на електронни управляващи блокове при поддържаните марки и модели.

41 специализирани сервизни функции

Софтуерът включва широка група процедури за техническо обслужване и ремонт — например нулиране на сервизни интервали, обслужване на електрическа паркинг спирачка, регенерация на DPF, калибриране на датчика за ъгъла на завиване, регистриране на акумулатор, кодиране на инжектори и други. Наличните процедури зависят от конкретния автомобил.

Безжична връзка чрез Lite VCI

Диагностичният интерфейс Lite VCI се свързва с автомобила чрез диагностичния конектор и комуникира безжично с таблета посредством Bluetooth. Това осигурява по-голяма свобода при работа около автомобила.

Разширяемост според нуждите на автосервиза

Възможност за използване на съвместими решения за диагностика на електрически и хибридни автомобили, калибриране на ADAS системи, диагностика на тежкотоварни автомобили и допълнителни измервателни модули. Необходимите модули и лицензи се предлагат отделно според избраната конфигурация.

Диагностика на електронните системи на автомобила

SMART SAFE IQ10-S2 предоставя достъп до електронните управляващи блокове (ECU) на съвместимите автомобили и подпомага сервизния специалист при откриване, анализ и отстраняване на неизправности.

Автоматично разпознаване на автомобила (Auto VIN)

При поддържаните автомобили уредът може автоматично да прочете идентификационния номер VIN и да предложи подходящата диагностична конфигурация. При необходимост автомобилът се избира ръчно.

Автоматично сканиране на системите

Последователна проверка на достъпните електронни управляващи блокове с обобщаване на установените кодове за неизправности и състоянието на системите.

Прочитане и изтриване на кодове за неизправности (DTC)

Прочитане на записаните диагностични кодове и свързаната с тях информация. След проверка и отстраняване на причината за неизправността е възможно изтриване на кодовете, когато управляващият блок го допуска.

Наблюдение на параметри в реално време (Live Data)

Проследяване на текущи данни от датчици и управляващи блокове, включително обороти и температура на двигателя, налягане на горивото, параметри на въздушната система, температури и други величини. За определени параметри е предвидено и графично представяне, което улеснява сравняването и анализирането на промените.

Активни тестове и двупосочно управление (Bi-Directional Control)

Изпращане на диагностични команди към поддържани изпълнителни механизми — например вентилатори, клапани, релета и помпи — с цел проверка на тяхното задействане и реакция. Конкретните тестове зависят от електронната система на автомобила.

Кодиране и адаптация на управляващи блокове (ECU Coding)

Функции за конфигуриране и адаптация на съвместими електронни блокове, необходими например при подмяна на определени компоненти или изпълнение на сервизни процедури, за които производителят изисква обучение или настройка.

Диагностични отчети и дистанционна поддръжка

Възможност за документиране и споделяне на резултатите от диагностика. Поддържаните функции за видео дистанционна помощ и споделяне на екрана могат да улеснят консултацията с технически специалист при по-сложни случаи; използването им зависи от съответната услуга и интернет връзка.

41 специализирани сервизни функции

SMART SAFE IQ10-S2 предлага 41 специализирани сервизни функции за поддръжка, нулиране, обучение, калибриране и адаптация на автомобилни системи. Те подпомагат ежедневните дейности по техническото обслужване и ремонта — от смяна на масло и обслужване на спирачни системи до процедури, свързани с емисионните системи, акумулатора, датчиците и електронното управление.

Важно: Броят на сервизните функции се отнася за софтуерния набор на уреда. Всяка конкретна процедура е достъпна само за автомобилите и електронните системи, за които е предвидена поддръжка.

Онлайн програмиране на електронни управляващи блокове

Една от отличителните възможности на IQ10-S2 е онлайн програмирането при поддържани автомобили. То позволява изпълнението на определени операции със софтуера на електронните управляващи блокове чрез интернет връзка и подходяща диагностична процедура.

За разлика от обикновеното кодиране, програмирането може да включва зареждане или актуализиране на софтуер в ECU, когато такава операция се поддържа. Наличността зависи от марката, модела, региона, текущия софтуерен пакет и достъпа до съответните онлайн услуги. Възможно е да са необходими допълнителни регистрации, абонаменти или разрешения от производителя на автомобила.

Комуникационни технологии – CAN-FD, DoIP и Lite VCI

CAN-FD (Controller Area Network – Flexible Data Rate)

Разширение на CAN комуникацията, позволяващо пренос на повече данни в едно съобщение и по-висока скорост в съответните фази на обмена. Използва се в електронните архитектури на редица съвременни автомобили.

DoIP (Diagnostics over Internet Protocol)

Диагностика през IP комуникация, обикновено базирана на автомобилна Ethernet инфраструктура. DoIP осигурява условия за високоскоростен обмен на диагностични данни при съвместимите автомобили.

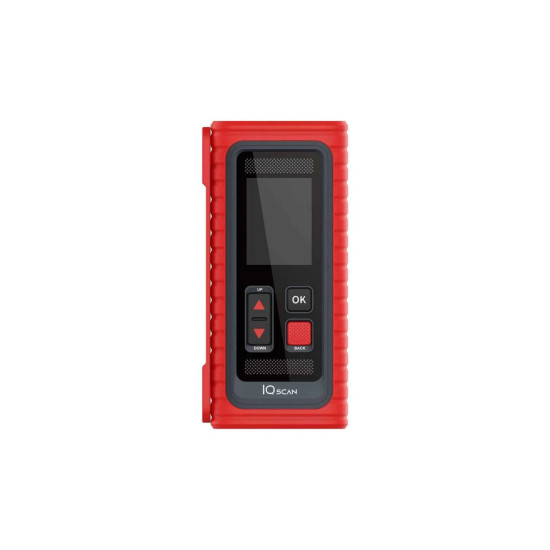

Lite VCI – комуникационен интерфейс

Lite VCI осъществява връзката между електронните системи на автомобила и диагностичния таблет. Посочена е съвместимост и със стандартни автомобилни диагностични протоколи. Конкретните възможности за комуникация, включително при приложения, използващи J2534, зависят от софтуерния пакет и предвидените от производителя функции.

Достъп до защитени диагностични системи (Security Gateway)

При някои автомобили достъпът до определени диагностични и сервизни операции е ограничен чрез защитен комуникационен шлюз (SGW). IQ10-S2 предвижда възможност за използване на съответните услуги за оторизиран достъп, когато те са налични за конкретната марка и регион.

Отключването на защитени функции може да изисква допълнителен лиценз, потребителска регистрация или такса. Достъпът до SGW не следва да се приема за безусловно включен в стандартната окомплектовка.

Възможности за разширяване на функционалността

Платформата IQ Scan позволява разширяване на приложението на IQ10-S2 чрез допълнителни съвместими модули и софтуерни решения:

• Диагностика на електрически и хибридни автомобили (EV) – с подходящ софтуерен пакет и оборудване за поддържаните системи.
• Диагностика на тежкотоварни автомобили (HD) – опционално разширение за съответните превозни средства.
• ADAS – интеграция със съвместими системи за калибриране, включително SmartSafe ADAS Pro+.
• TPMS и имобилайзерни системи – при използване на подходящ програматор и поддържан софтуер.
• Осцилоскоп, видеоскоп и тестер за акумулатори – допълнителни средства за измерване, визуална проверка и оценка на компоненти.

Допълнителните модули, устройства и софтуерни пакети не са включени в стандартната окомплектовка, освен ако това не е изрично посочено в конкретната оферта.

Технически характеристики

* Посочените детайлни хардуерни характеристики са публикувани от български дистрибутор и подлежат на потвърждение за доставяната конфигурация с код 8607000526008.

Стандартна окомплектовка

Според публикуваната информация за серията комплектът включва:

• Диагностичен таблет SMART SAFE IQ10-S2.
• Безжичен диагностичен интерфейс Lite VCI.
• Зарядно устройство и свързващи кабели.

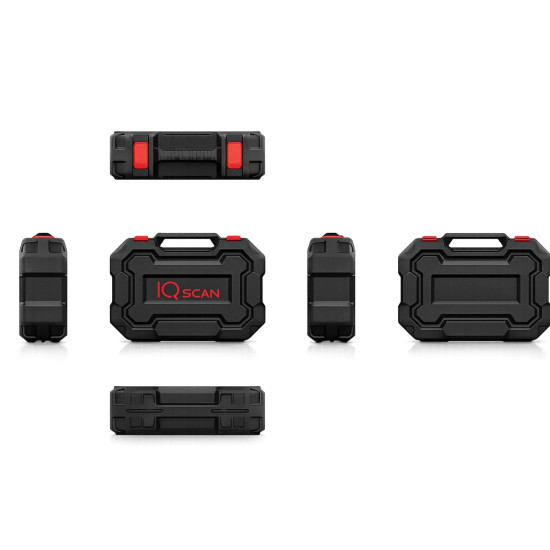

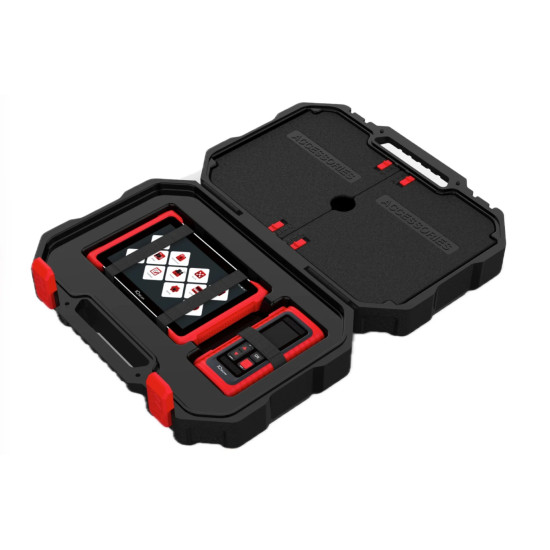

• Куфар за съхранение и транспортиране.
• Документация.
• Диагностичен софтуер с 2 години безплатни актуализации.

Точният състав на комплекта следва да се провери спрямо доставената конфигурация.

Важно за съвместимостта и използването на функциите

Наличието на отделни диагностични, сервизни и програмни функции зависи от марката, модела, годината на производство, електронната архитектура и софтуерното покритие за автомобила. Част от онлайн операциите и достъпът до защитени системи могат да изискват интернет връзка, регистрация или допълнителен лиценз. Препоръчва се предварителна проверка на поддръжката за конкретните автомобили и желаните операции.

SMART SAFE IQ10-S2 е разширяема диагностична платформа за професионални автосервизи, които търсят съчетание от обширно мултимарково покритие, онлайн диагностични възможности и удобство при ежедневната работа.
